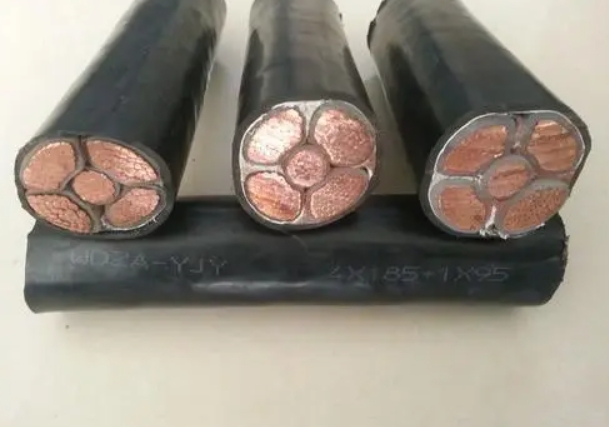

1、耐火電力電纜的導(dǎo)體

      由于鋁導(dǎo)體不耐高溫，所以耐火電力電纜均采用銅導(dǎo)體，導(dǎo)體為緊壓絞合的圓形導(dǎo)體。圓形緊壓銅導(dǎo)體與扇形導(dǎo)體相比有許多優(yōu)點(diǎn)：繞包云母帶時使云母與導(dǎo)體緊密結(jié)合，有利于電廠均勻分布，增強(qiáng)電纜的電氣絕緣性能，同時可以節(jié)約云母帶的用量，降低成本。

2.耐火電力電纜的耐火層

導(dǎo)體外用兩層或多層云母帶重疊繞包，生產(chǎn)中重疊率通常不小于30%，由于云母帶性能不同，有時重疊率達(dá)到50%才能達(dá)到耐火試驗要求，所以說云母帶的繞包情況以達(dá)到耐火試驗為基礎(chǔ)。

繞包耐火云母帶時，導(dǎo)電線芯截面大小同樣會影響繞包工藝，生產(chǎn)中應(yīng)正確選擇云母帶的寬度、厚度、搭蓋率，并選好繞包角，避免漏包、斷帶，并要減小縫隙和打褶；云母帶搭蓋接頭處不允許用帶有揮發(fā)性物質(zhì)的材料粘結(jié)。

3.耐火電力電纜的絕緣層

耐火電力電纜的絕緣層由于導(dǎo)體外重疊繞包兩層或多層耐火云母帶，對于導(dǎo)體截面25mm2及以上的電纜其絕緣厚度允許減薄20%，但以能夠通過耐火電纜試驗為基準(zhǔn)。

4.耐火電力電纜的護(hù)層

火災(zāi)中線路維持通電的特性，亦即耐火特性是由整個電纜線路結(jié)構(gòu)的協(xié)同作用來保證的，因此從理論上看，沒有必要選用阻燃電纜料來作電纜的絕緣和護(hù)套，通常，實際生產(chǎn)中僅選擇阻燃護(hù)套料，只是在客戶特別要求的情況下或用在特殊的場合時，才選用阻燃絕緣料或線芯外繞包阻燃帶或增加高阻燃燃隔氧層。

5.小截面耐火電力電纜工藝的*

對于小截面耐火電力電纜來說，要達(dá)到耐火試驗要求，以下方案較為合理

1）導(dǎo)體應(yīng)采用圓銅單線，軟結(jié)構(gòu)束線易造成云母帶損傷，因而不易做耐火電力電纜導(dǎo)體。

2）耐火層采用合成云母帶重疊繞包。云母帶繞包時，當(dāng)設(shè)計要求層數(shù)為偶數(shù)時，采用55%正搭蓋繞包；當(dāng)為基數(shù)時，采用縱包加上55%正搭蓋繞包。繞包時，重點(diǎn)控制云母帶寬度、繞包角度、張力，保證云母帶正搭蓋50%以上。繞包設(shè)備應(yīng)采用穩(wěn)定性好，加工精度高的繞包機(jī)，傳統(tǒng)繞包機(jī)生產(chǎn)小截面耐火電力電纜，質(zhì)量穩(wěn)定性較難保證。

3）絕緣使用聚乙烯和交聯(lián)聚乙烯比聚氯乙烯好。擠制絕緣時，內(nèi)膜孔徑的選取應(yīng)適當(dāng)放大，避免損傷絕緣，要避免云母帶進(jìn)水、受潮，同時要嚴(yán)格控制擠制厚度，保證薄絕緣效果。
